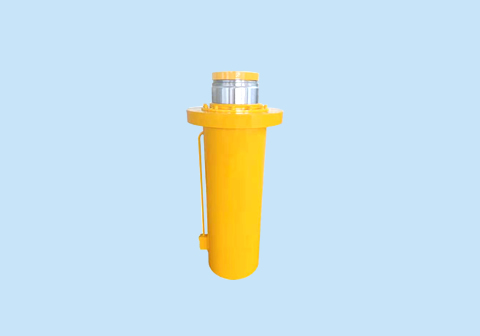

产品名称:HSG-01系列工程液压油缸

更新时间:2021-1-30 14:03:08

产品详情

本系列液压油缸具有结构简单,工作可靠,拆装方便易维修,可带缓冲装置及连接方式多样等特点。密封件全部采用Parker和MERKER公司产品。适用于工程机械、矿山机械、起重运输机械等行业。

型号选择:


       HSGL01-D/d*100-E2501
       HSG:双作用单杆活塞式液压缸
       L:缸盖连接方式 L=螺纹式(缸径≤Φ80);K=卡键式(缸径≥Φ80)
       01:设计序号
       D/d:缸径mm/活塞杆径mm
       100:液压缸行程
       E:压力等级:16MPa
       2:缸头、缸筒连接方式 1=缸头耳环带衬套;2=缸头耳环带关节轴承;3=铰轴(用于缸径≥80卡键式连接);4=端部法兰(用于缸径≥80卡键式连接);5=中部法兰(用于缸径≥80卡键式连接)
       5:活塞杆端连接方式代号 1=杆端外螺纹;2=杆端内螺纹(缸径≥63);3=杆端外螺纹杆头耳环带衬套;4=杆端内螺纹杆头耳环带衬套(缸径≥63);5=杆端外螺纹杆头耳环带关节轴承;6=杆端内螺纹杆头耳环带关节轴承(缸径≥63);7=整体式活塞杆耳环带衬套(缸径≥63为整体式焊接);8=整体式活塞杆耳环带关节轴承(缸径≥63为整体式焊接)
       0:缓冲部位代号 0=不带缓冲;1=两端带缓冲;2=缸头端带缓冲;3=杆头端带缓冲;(缸径40、50、63不带缓冲)
       1:油口连接方式代号 1=内螺纹


基本参数:




活塞杆端为外螺纹连接的尺寸表(mm):




注:1、带▲者仅为速比Φ=2时的连接尺寸。

       2、*者速比为1.7。

       3、带△者仅为Φ80缸卡键式尺寸。

       4、中间轴销和中部法兰连接的行程不得小于表中S值。




活塞杆端为内螺纹带单耳环连接的尺寸表(mm)





 注:1、带▲者仅为速比Φ=2时的连接尺寸。

       2、*者速比为1.7。

       3、带△者仅为Φ80缸卡键式尺寸。

       4、中间轴销和中部法兰连接的行程不得小于表中S值。

       5、M2用于速比Φ=1.46和2,M3用于Φ=1.33。
