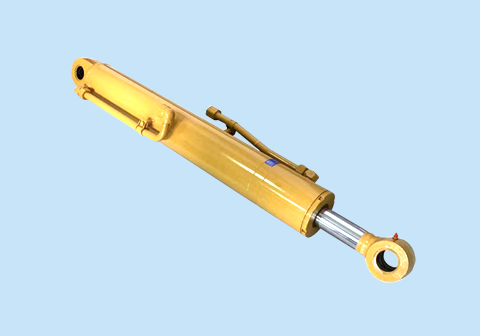

产品名称：HSG-01系列工程液压油缸

本系列液压油缸具有结构简单，工作可靠，拆装方便易维修，可带缓冲装置及连接方式多样等特点。密封件全部采用Parker和MERKER公司产品。适用于工程机械、矿山机械、起重运输机械等行业。

型号选择：

       HSGL01-D/d*100-E2501
       HSG：双作用单杆活塞式液压缸
       L：缸盖连接方式 L=螺纹式（缸径≤Φ80）；K=卡键式（缸径≥Φ80）
       01：设计序号
       D/d：缸径mm/活塞杆径mm
       100：液压缸行程
       E：压力等级：16MPa
       2：缸头、缸筒连接方式 1=缸头耳环带衬套；2=缸头耳环带关节轴承；3=铰轴（用于缸径≥80卡键式连接）；4=端部法兰（用于缸径≥80卡键式连接）；5=中部法兰（用于缸径≥80卡键式连接）
       5：活塞杆端连接方式代号 1=杆端外螺纹；2=杆端内螺纹（缸径≥63）；3=杆端外螺纹杆头耳环带衬套；4=杆端内螺纹杆头耳环带衬套（缸径≥63）；5=杆端外螺纹杆头耳环带关节轴承；6=杆端内螺纹杆头耳环带关节轴承（缸径≥63）；7=整体式活塞杆耳环带衬套（缸径≥63为整体式焊接）；8=整体式活塞杆耳环带关节轴承（缸径≥63为整体式焊接）
       0：缓冲部位代号 0=不带缓冲；1=两端带缓冲；2=缸头端带缓冲；3=杆头端带缓冲；（缸径40、50、63不带缓冲）
       1：油口连接方式代号 1=内螺纹

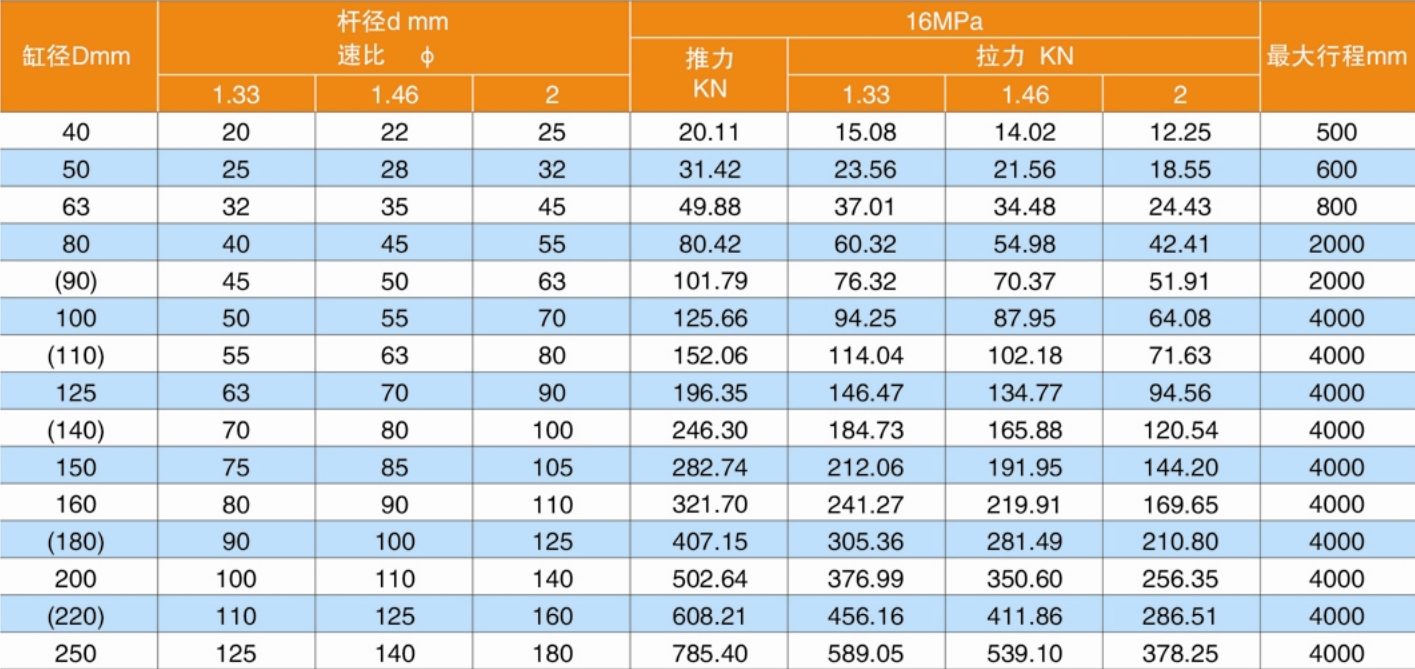

基本参数：

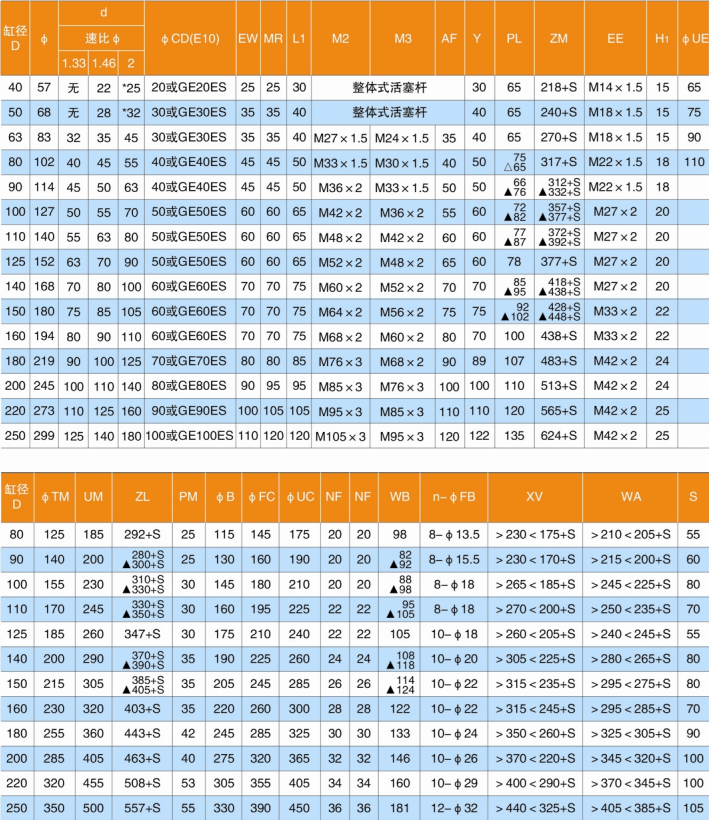

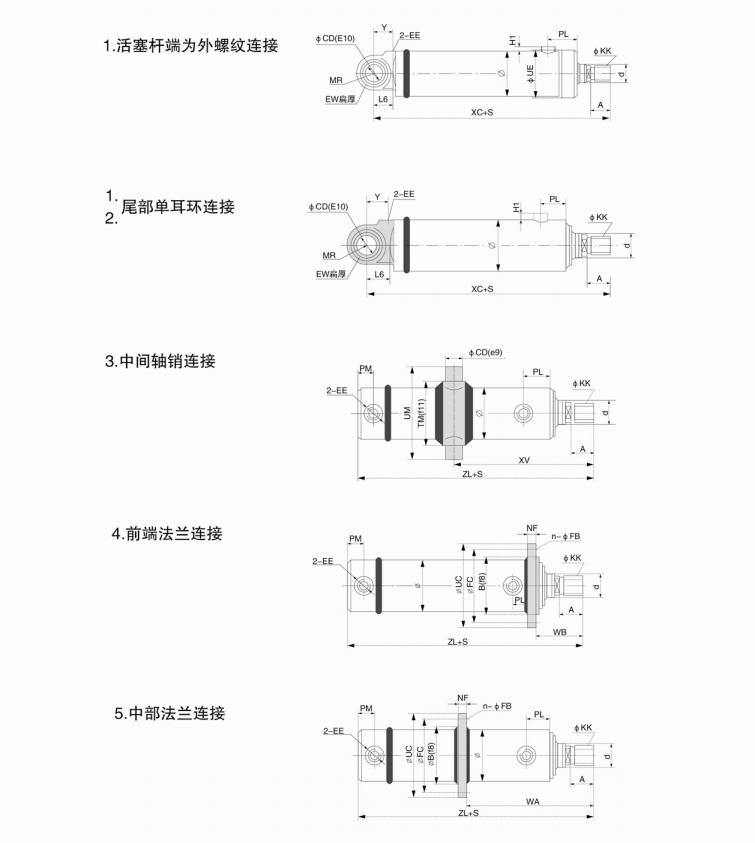

活塞杆端为外螺纹连接的尺寸表（mm）:

注：1、带▲者仅为速比Φ=2时的连接尺寸。

       2、*者速比为1.7。

       3、带△者仅为Φ80缸卡键式尺寸。

       4、中间轴销和中部法兰连接的行程不得小于表中S值。

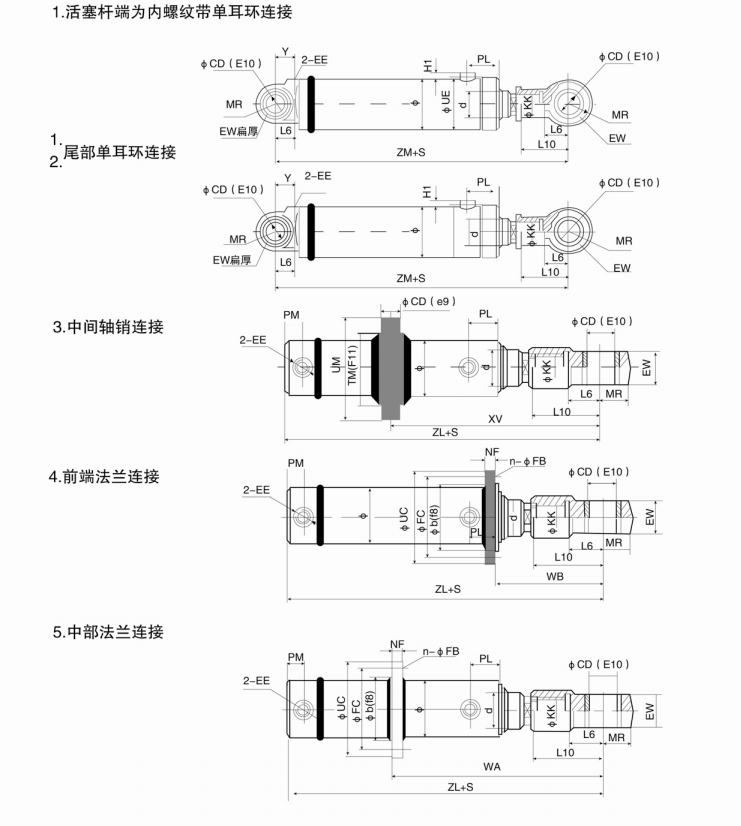

活塞杆端为内螺纹带单耳环连接的尺寸表（mm）

 注：1、带▲者仅为速比Φ=2时的连接尺寸。

       2、*者速比为1.7。

       3、带△者仅为Φ80缸卡键式尺寸。

       4、中间轴销和中部法兰连接的行程不得小于表中S值。

       5、M2用于速比Φ=1.46和2，M3用于Φ=1.33。
