产品名称：YZ系列液压泵站

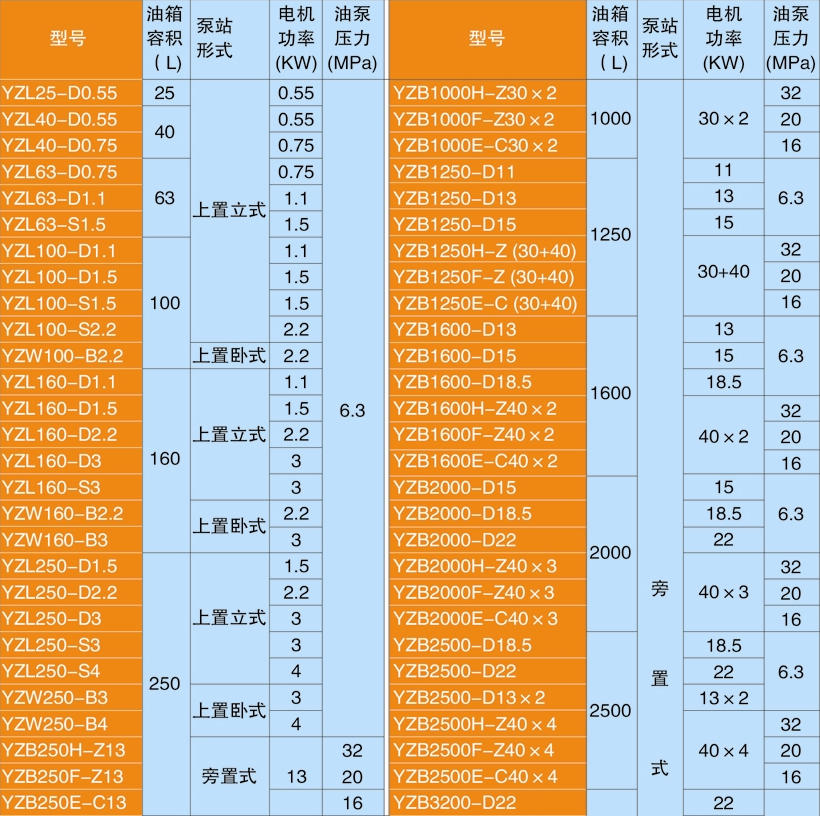

YZ系列液压泵站型号选择

       YZL160ED2.2G

       YZ：液压泵站

       L：结构形式 L=设置立式；W=上置卧式；B=旁置式

       160：油箱容积（升）

       E：压力等级 无标记=6.3MPa；E=16MPa；F=21MPa；H=31.5MPa

       D：油泵类型：D=单级叶片泵；S=双级叶片泵；B=变量叶片泵；C=齿轮泵；Z=柱塞泵

       2.2：电动机功率（千瓦）

       G：回路连接形式 无标记=集成块式；G=板式元件管路连接

       标记示例：电机-泵装置上置立式，油箱容积160升，采用单级叶片泵，电动机功率2.2千瓦，工作压力6.3MPa集成块式的液压系站。

       可标记为：YZL160-D2.2

YZ系列液压泵站使用调整要点

1、液压泵站用油及工作条件

       推荐采用32#和46￥抗磨液压油。适宜的油温为30~55℃，当油温低于15℃或大于60℃时禁止运行，为调节油温可事先加热或冷却。

       液压油一般使用1~6个月应更换一次，并清洗油箱，去除污垢尘埃。

       液压传动忌讳油液变脏变质，否则尘埃糊在吸油过适器上，产生噪音加剧。使油泵寿命降低，所以要经常保持油液洁净。

2、外接控制线引入及阀控制电压

       外接电气控制线由电气盒引入，注意电机转向应与油泵上所标识的箭头方向一致。

       电磁阀的控制电压：交流电磁铁一般为202V，直流电磁铁为24V，控制电压要与电磁铁标牌所示的相一致。

       对于带记忆元件的电磁阀应短时通电。

3、油泵电机的启动

       液压泵站的油泵电机启动与其它机械一样，要求空载（卸荷）启动，待短暂运行后，再加载工作，一般情况下，工作过程中不宜频繁启闭电机。

       在低温启动时，需调整溢流阀为1/2的额定压力，再反复点动电机，使溢流阀全溢流，给液压油加温，待温度升高至20℃左右，再投入正常运行。（有加热器的可直接加热升温）

4、一般配机调整顺序

       （1）将液压泵站擦拭清理干净后安装，用地脚螺钉固定（小容量液压泵站可直接放在地板上），调平清洗后注油。

       （2）参照液压原理和液压管路图铺设管路。

       （3）参照电气原理图引入电气控制线。

       （4）将全部压力阀调节手柄放松（一般为逆时针旋转），点动电机，检查转向，让转向正确。

       （5）启动电机，对于定量泵系统需调节溢流阀，对于变量泵先调节流量再调节溢流阀系统使用压力，注意消除外接管路漏油。

       （6）依次调整压力阀、流量阀到规定状态，手动电磁换向阀，检查执行机构动作是否正确。

       （7）用电气调试循环，检查主机动作是否正常。

       （8）调试电气、液压挡铁至规定位置，行程发信。

       （9）用电气调试循环，调节流量阀，保证运动速度，完成规定置换。

       （10）用电气半自动循环，连续运行半小时，确认无误，力量、速度满足要求，即可投入半自动或自动循环正常工作。

上置立式

油箱总高度尺寸按集成块多少或电机而定。

上置卧式

油箱总高度尺寸按集成块多少或电机而定。

旁置式

油箱总高度尺寸按集成块多少而定。

占地按电机-泵装置大小而定。
