产品名称:Y-HG1型冶金设备标准液压油缸

更新时间:2021-1-22 17:06:26

产品详情

冶金设备标准液压油缸是为适应冶金行业的需要而设计的标准系列液压缸,为单活塞双作用液压缸,共有两种速比,13种安装形式。安装连接尺寸均符合ISO6020/1-1981标准,便于冶金设备多种需要选用,工作介质可使用液压油和水乙二醇。

型号选择
       Y-HG1-ED/d*100LJHL10
       Y:冶金设备标准液压油缸
       HG1:双作用单杆活塞式液压缸的一种类型
       E:压力分级代号 C=6.3MPa▲;E=16MPa;G=25MPa▲
       D/d:缸径mm/活塞杆径mm
       100:液压缸行程
       L:油口连接方式代号 L=内螺纹连接(用于缸径D≤220);F=法兰连接(用于缸径≥250)
       J:安装方式 J=基本型;

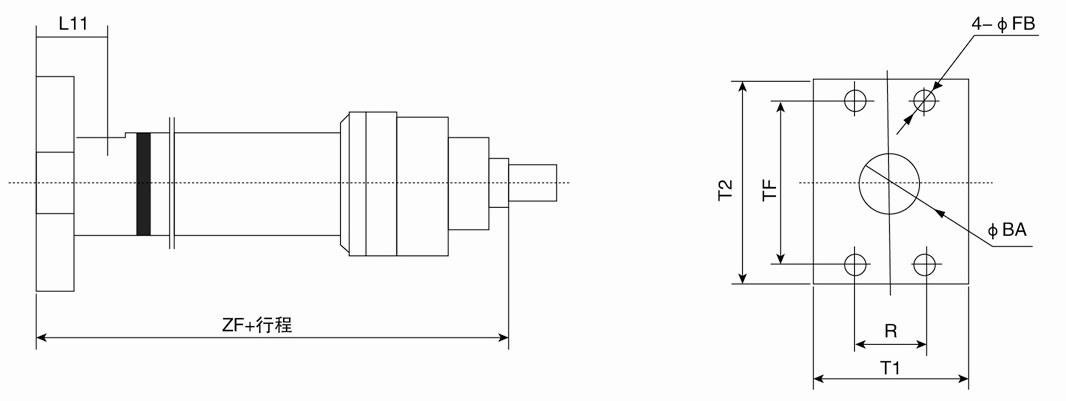

       F1=头部长方法兰(用于缸径D≤125);

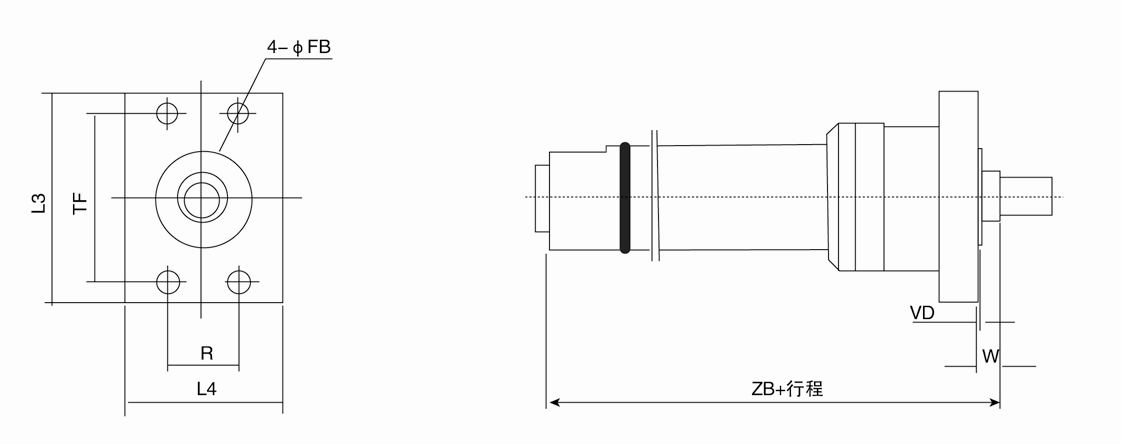

       F2=尾部长方法兰(用于缸径D≤125);

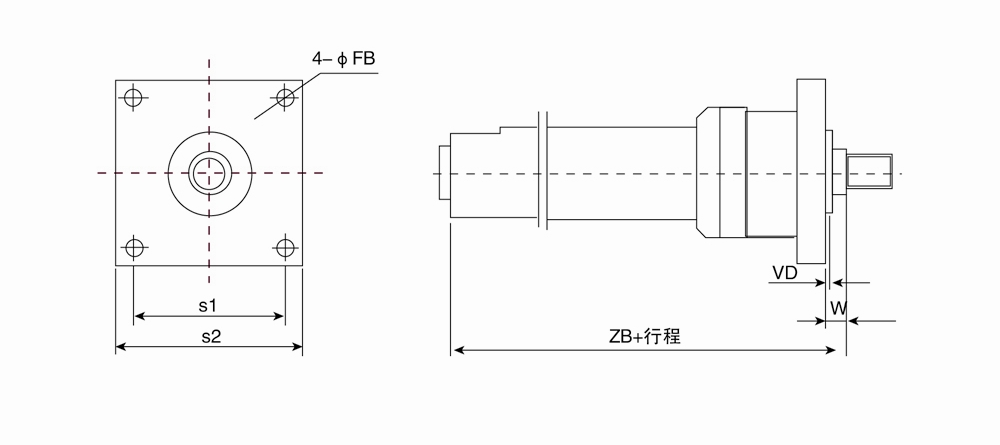

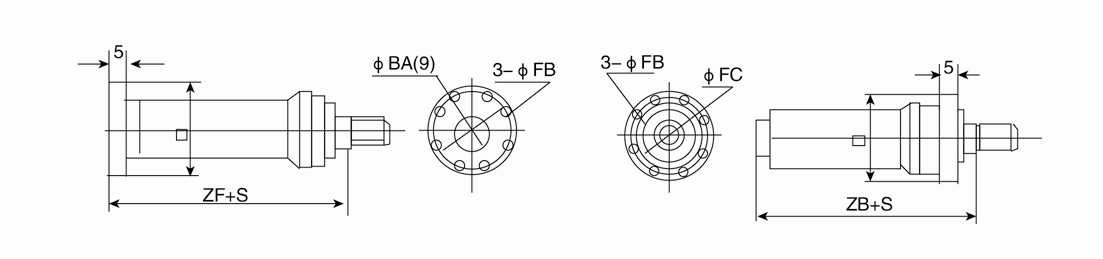

       F3=头部圆法兰;F4=尾部圆法兰;

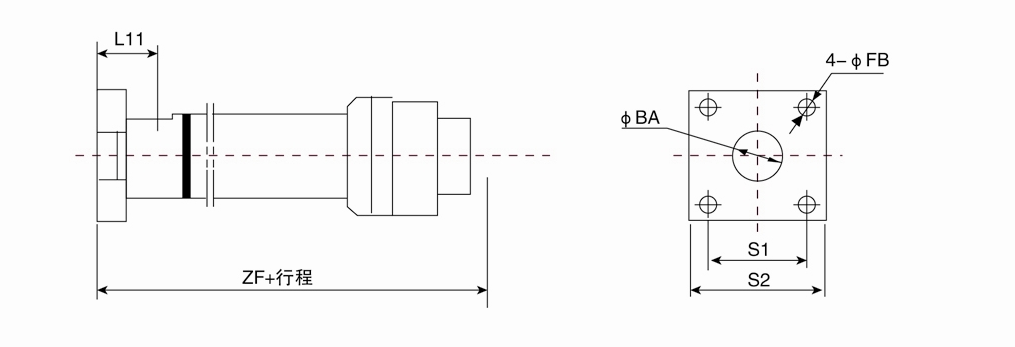

       F5=头部方法兰;F6=尾部方法兰;

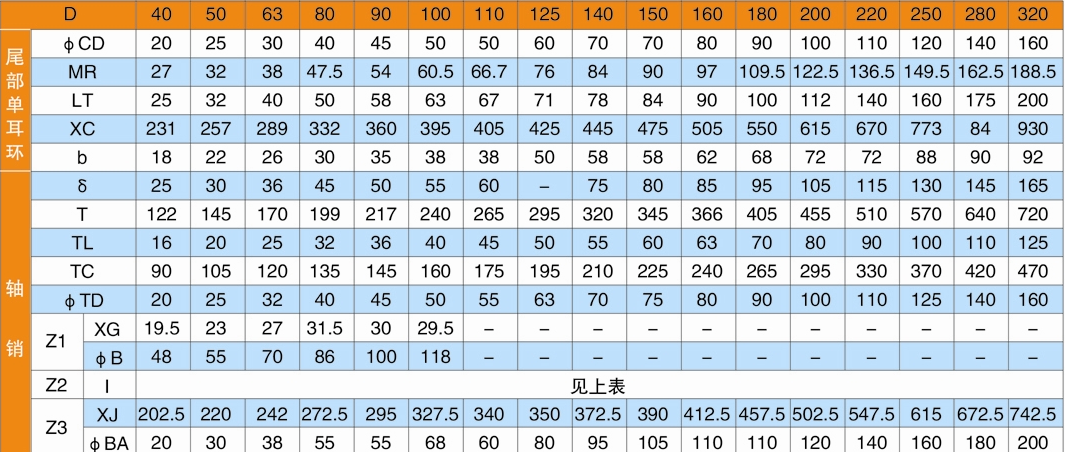

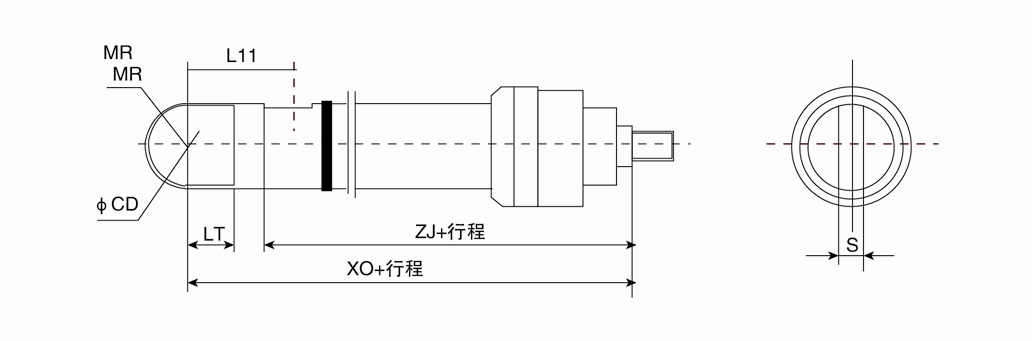

       E1=尾部单耳环带关节轴承;E2=尾部单耳环带轴套;

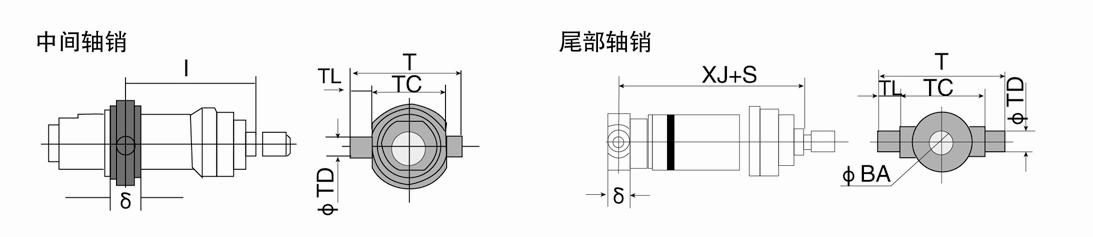

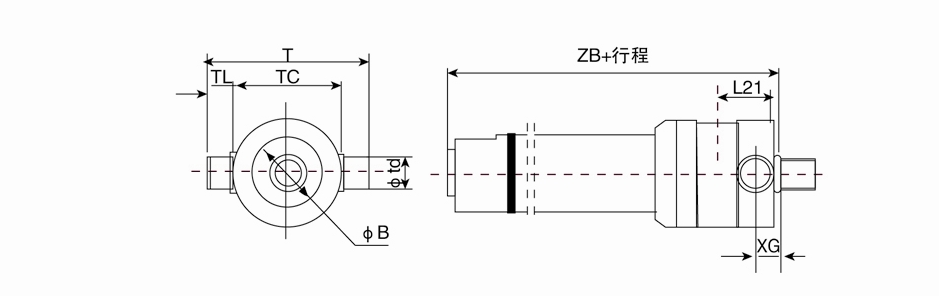

       Z1=头部轴销;

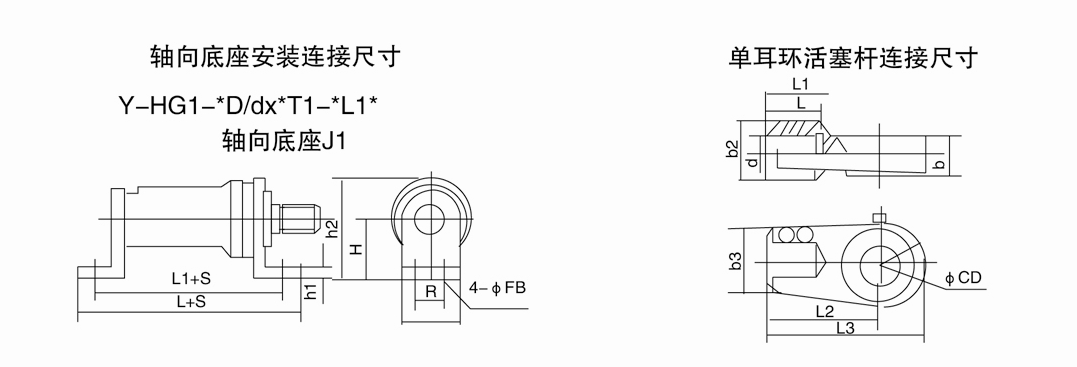

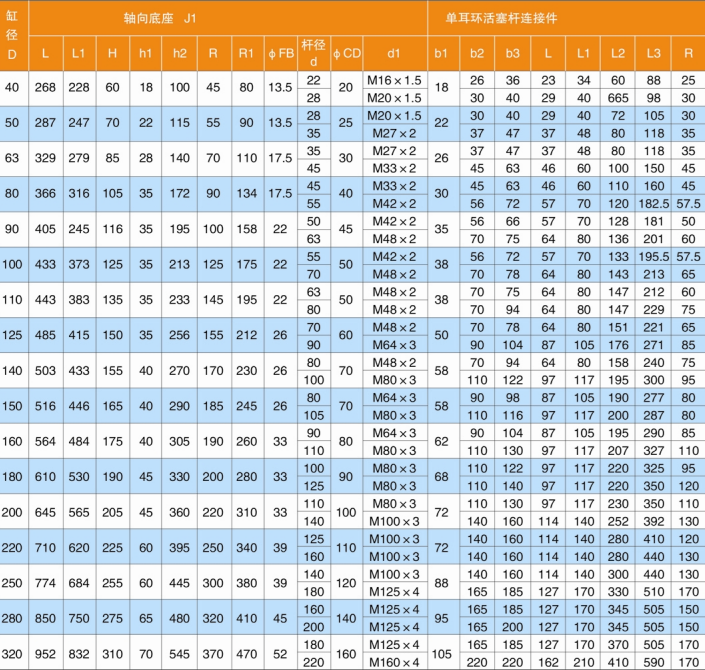

       J1=轴向脚架;J2=径向脚架
       H:附加装置代号 H=带缓冲;省略=无缓冲
       L1:活塞杆端连接方式代号 L1=杆端外螺纹;L2=杆端内螺纹▲
       0:工作介质代号 0=机油、液压油;w=高水基(乳化液)
       注:型号说明中凡标有▲的目前均按非标处理。
